Symboles électriques
Un schéma électrique se lit comme une carte : chaque appareil y a son symbole. Tapez un nom dans la recherche, ou choisissez une famille, pour retrouver le dessin d’un interrupteur, d’une prise, d’un point lumineux ou d’un disjoncteur, et ce qui le distingue de ses voisins. La planche des douze symboles les plus courants suit la liste.
À savoir avant de vous en servir
Ces symboles sont redessinés par la rédaction d’après la fiche n° 19 « Symboles schéma unifilaire » de Volta, association belge du secteur électrotechnique. Le texte de référence, la base internationale IEC 60617, est payant : nous ne l’avons pas consulté. Un plan peut employer une variante d’un symbole : la légende du plan fait toujours foi.
Les 60 symboles, par famille
60 symboles
-
Courant alternatif
Symbole général du courant alternatif ; un chiffre placé devant précise monophasé (1) ou triphasé (3).
Fiche Volta, p. 1
-
Courant continu
Un trait horizontal.
Fiche Volta, p. 1
-
Tableau de répartition
Représentation générale d’un tableau de répartition et de manœuvre.
Fiche Volta, p. 1
-
Coffret de branchement
Un rectangle traversé par la canalisation, avec un point plein au centre.
Fiche Volta, p. 1
-
Boîte (symbole général)
Un cercle.
Fiche Volta, p. 1
-
Boîte de connexion, de dérivation
Cercle avec un point plein au centre.
Fiche Volta, p. 1
-
Canalisation à trois conducteurs
Trois petits traits obliques sur la canalisation : un par conducteur.
Fiche Volta, p. 2
-
Canalisation à n conducteurs
Un trait oblique et le nombre total de conducteurs de la canalisation.
Fiche Volta, p. 2
-
Fusible (coupe-circuit à fusible)
Un rectangle traversé par le trait du circuit ; le calibre et le type s’écrivent à côté (par exemple gG 16 A).
Fiche Volta, p. 2
-
Disjoncteur
Contact ouvert dont l’extrémité porte un petit carré plein ; les lettres et le calibre écrits à côté précisent son fonctionnement (par exemple C20 pour 20 A, courbe C).
Fiche Volta, p. 3
-
Dispositif différentiel
Un contact relié en pointillé à une ellipse ; calibre, sensibilité et type s’écrivent à côté (par exemple 40 A, 300 mA, type A).
Fiche Volta, p. 3
-
Prise de terre, mise à la terre
Un trait vertical et trois traits horizontaux de longueur décroissante.
Fiche Volta, p. 3
-
Interrupteur (symbole général)
Un petit cercle prolongé par un trait oblique.
Fiche Volta, p. 4
-
Interrupteur bipolaire
Le symbole de l’interrupteur avec deux petits traits au bout de la lame (trois pour un tripolaire).
Fiche Volta, p. 4
-
Interrupteur à lampe témoin
Le cercle de l’interrupteur porte une croix : la lampe reste allumée pour le retrouver dans le noir.
Fiche Volta, p. 4
-
Double allumage (commutateur)
Deux lames partent du même cercle : on commande deux circuits séparément depuis un seul endroit.
Fiche Volta, p. 4
-
Interrupteur va-et-vient
Le cercle est au milieu, avec une lame de chaque côté : on commande un même circuit de deux endroits.
Fiche Volta, p. 4
-
Permutateur (commutateur intermédiaire)
Quatre lames autour du cercle ; associé à deux va-et-vient placés aux extrémités, il permet de commander un circuit d’autant d’endroits que l’on veut.
Fiche Volta, p. 4
-
Variateur (gradateur)
Le symbole de l’interrupteur avec un petit triangle sur la lame.
Fiche Volta, p. 4
-
Bouton-poussoir
Un petit cercle dans un grand cercle.
Fiche Volta, p. 4
-
Bouton-poussoir à lampe témoin
Le poussoir avec une croix dans le petit cercle, pour le retrouver dans le noir.
Fiche Volta, p. 4
-
Minuterie
Un rectangle marqué d’un « t ».
Fiche Volta, p. 5
-
Télérupteur
Un rectangle avec deux petits angles opposés.
Fiche Volta, p. 5
-
Thermostat
Un rectangle avec un petit cercle barré horizontalement.
Fiche Volta, p. 5
-
Interrupteur horaire
Un rectangle avec une horloge et un contact.
Fiche Volta, p. 5
-
Détecteur de mouvement
Un rectangle avec deux arcs ; la case du bas précise la technologie (infrarouge, radar…).
Fiche Volta, p. 5
-
Prise de courant (symbole général)
Un arceau relié par un trait coudé.
Fiche Volta, p. 5
-
Prise de courant avec terre
Un trait horizontal au sommet de l’arceau : contact pour le conducteur de protection.
Fiche Volta, p. 5
-
Prise avec protection enfant
Deux petits traits horizontaux au pied de l’arceau.
Fiche Volta, p. 5
-
Prise avec terre et protection enfant
Les deux marques réunies : contact de terre et protection enfant.
Fiche Volta, p. 5
-
Prise étanche
Le symbole de la prise suivi de la lettre « h » (semi-étanche, étanche ou hermétique).
Fiche Volta, p. 5
-
Prises multiples
Le nombre de prises s’écrit à côté (ici trois).
Fiche Volta, p. 5
-
Prise avec interrupteur bipolaire
La lame d’un interrupteur bipolaire part du sommet de l’arceau.
Fiche Volta, p. 6
-
Prise de données (informatique)
Un trait qui aboutit sur un crochet ouvert.
Fiche Volta, p. 6
-
Point lumineux
Une croix au bout de la canalisation : point d’attente pour un luminaire.
Fiche Volta, p. 6
-
Applique murale
La croix du point lumineux à côté d’un trait vertical.
Fiche Volta, p. 6
-
Luminaire à tube fluorescent
Un trait fermé à chaque bout par un petit trait vertical.
Fiche Volta, p. 6
-
Projecteur
Un cercle barré d’une croix, avec un arc de cercle derrière.
Fiche Volta, p. 6
-
Éclairage de sécurité
La croix du point lumineux avec un point plein au centre : luminaire sur circuit de sécurité.
Fiche Volta, p. 7
-
Bloc autonome d’éclairage de sécurité
Le symbole de l’éclairage de sécurité dans un carré.
Fiche Volta, p. 7
-
Sonnerie
Un trait qui aboutit sur un demi-cercle.
Fiche Volta, p. 7
-
Sirène
Un trait qui aboutit sur un triangle.
Fiche Volta, p. 7
-
Horloge
Un cercle avec deux aiguilles.
Fiche Volta, p. 7
-
Appareil de chauffage
Un carré hachuré verticalement.
Fiche Volta, p. 7
-
Ventilateur
Un carré avec deux petits cercles accolés.
Fiche Volta, p. 7
-
Chauffe-eau électrique
Un cercle hachuré verticalement.
Fiche Volta, p. 8
-
Chauffe-eau à accumulation
Le cercle hachuré du chauffe-eau, entouré d’un second cercle.
Fiche Volta, p. 8
-
Appareil électroménager fixe (symbole général)
Un carré vide relié à la canalisation ; les symboles suivants le complètent.
Fiche Volta, p. 8
-
Plaque de cuisson, cuisinière
Un carré avec trois points pleins.
Fiche Volta, p. 8
-
Four électrique
Un carré avec un trait en haut et un point plein.
Fiche Volta, p. 8
-
Four à micro-ondes
Un carré avec trois traits ondulés.
Fiche Volta, p. 8
-
Lave-linge
Un carré avec un cercle et un point plein au centre.
Fiche Volta, p. 8
-
Sèche-linge
Un carré avec deux petits cercles et un point plein.
Fiche Volta, p. 8
-
Lave-vaisselle
Un carré barré de ses deux diagonales, avec un petit cercle au centre.
Fiche Volta, p. 8
-
Réfrigérateur
Un carré avec un flocon.
Fiche Volta, p. 8
-
Moteur
Un cercle marqué d’un « M ».
Fiche Volta, p. 8
-
Compteur d’énergie (kWh)
Un carré marqué « kWh ».
Fiche Volta, p. 8
-
Borne de recharge de véhicule électrique
Une borne avec un écran, marquée « VE » et « EV », et son câble.
Fiche Volta, p. 8
-
Transformateur
Deux cercles qui se chevauchent ; les tensions primaire et secondaire et la puissance s’écrivent à côté.
Fiche Volta, p. 9
-
Onduleur (courant continu vers alternatif)
Un carré barré en diagonale : le symbole du courant continu en haut à gauche, celui du courant alternatif en bas à droite.
Fiche Volta, p. 9
Aucun symbole ne correspond. Essayez un mot plus court (« prise », « interrupteur », « lampe »…) ou choisissez « Tous ».

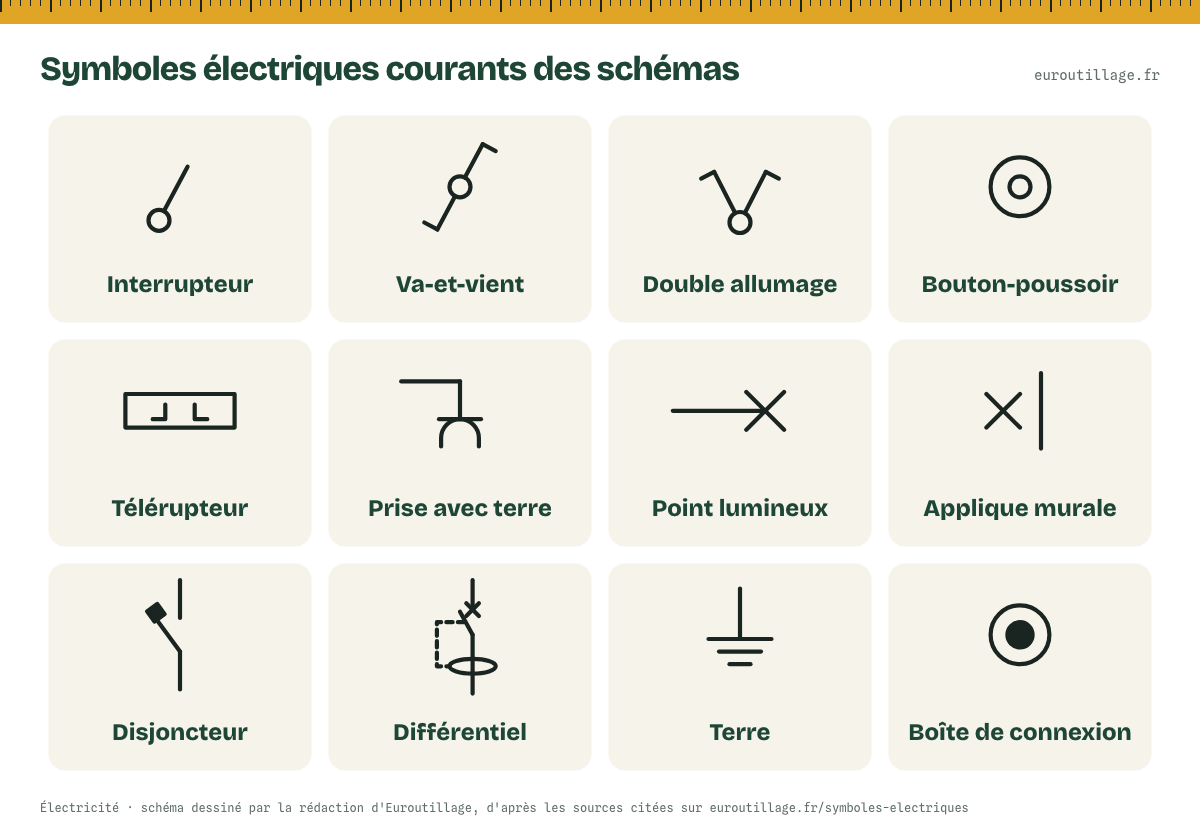

Les douze symboles les plus courants
D’où viennent ces dessins ?
Les symboles des schémas électriques sont fixés au niveau international par la base IEC 60617, qui en réunit plus de 1 500, des contacts et disjoncteurs jusqu’aux plans d’installation des bâtiments. Cette base est vendue sur abonnement. En France, la version de sa partie consacrée à l’appareillage de commande et de protection, la NF EN 60617-7, est affichée « annulée » par l’AFNOR.
Faute d’accès libre au texte de référence, la rédaction a redessiné chaque symbole d’après la fiche n° 19 « Symboles schéma unifilaire » de Volta, association belge du secteur électrotechnique ; la page de la fiche est indiquée sous chaque symbole. Ces dessins servent à reconnaître un symbole, pas à valider un plan : si un dessin diffère de celui de votre plan, c’est la légende du plan qui compte.
Plan, schéma électrique, schéma unifilaire
Un même circuit se représente de plusieurs façons. Sur le plan du logement, dit schéma architectural, chaque symbole est posé à l’emplacement réel de l’appareil : l’interrupteur près de la porte, le point lumineux au plafond. Le schéma électrique montre, lui, comment les appareils sont reliés entre eux. Le support de cours de l’université Grenoble Alpes sur l’électricité dans l’habitat fait dessiner les deux pour le simple allumage, le va-et-vient et le télérupteur.
Dans le schéma unifilaire, chaque canalisation est tracée d’un seul trait, quel que soit son nombre de fils : de petits traits obliques, ou un trait et un chiffre, indiquent le nombre de conducteurs. C’est la représentation de la fiche Volta. Pour suivre chaque fil borne par borne, voyez nos schémas de câblage du va-et-vient et du télérupteur.
Lire les inscriptions à côté des symboles
Un symbole seul ne dit pas tout : les caractéristiques de l’appareil s’écrivent à côté. La fiche Volta en donne des exemples. « C20 » à côté d’un disjoncteur désigne un petit disjoncteur de 20 A, courbe C. « 40/0.3A TYPE A » à côté d’un dispositif différentiel signifie 40 A, sensibilité de 300 mA, type A. « gG 16A » accompagne un fusible de 16 A de type gG. Sur une canalisation, « XVB Cca 3G2.5 » désigne un câble XVB à trois conducteurs de 2,5 mm².
Ces inscriptions ne sont pas un détail. Promotelec rappelle qu’un schéma unifilaire du tableau doit être réalisé et qu’il fait partie des documents contrôlés lors de l’inspection du Consuel ; il indique notamment le courant assigné, le réglage et la sensibilité des protections, le nombre et la section des conducteurs. Le guide de Legrand sur la norme NF C 15-100 précise que l’installateur doit fournir un schéma détaillé avec le repérage des circuits.
Le schéma à imprimer
Questions fréquentes
Quel est le symbole d’un interrupteur va-et-vient ?
Un petit cercle placé au milieu d’un trait oblique : une lame part de chaque côté du cercle, chacune terminée par un petit crochet. L’interrupteur simple n’a qu’une lame, qui part du cercle vers le haut.
Comment distinguer un bouton-poussoir d’un interrupteur ?
L’interrupteur est un petit cercle prolongé par un trait oblique. Le bouton-poussoir est un petit cercle à l’intérieur d’un grand. Une croix dans le petit cercle signale, pour l’un comme pour l’autre, une lampe témoin qui permet de le retrouver dans le noir.
Comment est représentée une prise avec terre ?
Le symbole général de la prise est un arceau au bout d’un trait coudé. Un trait horizontal posé au sommet de l’arceau indique le contact pour le conducteur de protection, la terre. Deux petits traits au pied de l’arceau signalent une prise avec protection enfant.
Que signifient les petits traits obliques sur une ligne ?
Sur un schéma unifilaire, une ligne représente une canalisation entière. Trois petits traits obliques indiquent trois conducteurs ; un seul trait accompagné d’un chiffre donne le nombre total de conducteurs de la canalisation.
Comment distinguer un interrupteur différentiel d’un disjoncteur différentiel sur un schéma ?
Le support de cours de l’université Grenoble Alpes le résume ainsi : l’interrupteur différentiel, qui n’a pas de chambre de coupure d’arc, porte sur son symbole un rond et non une croix. La fiche Volta, elle, dessine le dispositif différentiel avec une petite croix au point de contact. En cas de doute, fiez-vous à la référence de l’appareil inscrite sur le schéma.
Les symboles sont-ils les mêmes en France et en Belgique ?
Nous ne pouvons pas l’affirmer symbole par symbole : la fiche Volta ne cite pas de norme, et la base IEC 60617, payante, n’a pas été consultée. Les dessins de cette page permettent de reconnaître les symboles les plus répandus ; la légende de votre plan reste la référence.
Sources, vérifiées le 17 octobre 2026
- Volta : fiche n° 19, Symboles schéma unifilaire
- IEC : IEC 60617 DB, Graphical symbols for diagrams
- AFNOR : NF EN 60617-7, appareillage et dispositifs de commande et de protection
- Promotelec : comment réaliser un schéma du tableau électrique ?
- Legrand : NF C 15-100, révision du 23 août 2024, points clés
- Université Grenoble Alpes : SAE 1.2, Électricité dans l’habitat résidentiel
