Schéma télérupteur

Le télérupteur commande une lampe depuis autant d’endroits que l’on veut, avec de simples boutons-poussoirs. Appuyez sur l’un des poussoirs du schéma : l’impulsion fait basculer le télérupteur, qui allume ou éteint la lampe et garde cet état jusqu’à l’appui suivant.

Vérifié le 16 octobre 2026 Sources citées

Coupez le courant au disjoncteur général et vérifiez l'absence de tension avant de toucher aux fils.

appuyez sur un poussoir

Lampe éteinte
Phase Neutre Commande vers A1 P1 P2 P3 Télérupteur A1 A2 1 2
  • Phase
  • Neutre
  • Commande (retour des poussoirs)
  • Retour lampe

Le principe

Le télérupteur est un relais bistable. Le bouton-poussoir ne laisse passer le courant que pendant l’appui : cette impulsion traverse la bobine du télérupteur, qui change l’état de son contact de puissance. Chez Legrand, la fiche du télérupteur modulaire demande une impulsion d’au moins 0,15 s.

Les bornes suivent un repérage commun : A1 et A2 pour la commande, la bobine ; 1 et 2 (et au-delà sur les modèles à plusieurs pôles) pour la puissance, c’est-à-dire le circuit de la lampe.

Le câblage

  • La phase alimente tous les boutons-poussoirs, montés en parallèle.
  • Leur sortie commune rejoint la borne A1 ; la borne A2 va au neutre.
  • La phase alimente aussi la borne 1 du contact ; la borne 2 part vers la ou les lampes, dont l’autre fil rejoint le neutre.

C’est le raccordement que le guide Finder appelle « 4 fils », avec le poussoir sur la phase. Dans le raccordement « 3 fils », le poussoir est placé sur le neutre. Ces appellations ne sont pas employées de la même façon par tous les fabricants : fiez-vous au schéma de la notice de votre télérupteur.

Le télérupteur modulaire se place au tableau, en aval du disjoncteur divisionnaire du circuit d’éclairage. Il existe aussi des modèles à encastrer dans une boîte, en neuf comme en rénovation.

Poussoirs lumineux et longueur de câble

Sans voyant, on peut brancher autant de poussoirs que l’on veut. Avec des poussoirs lumineux, Legrand limite le nombre à quinze, car les voyants laissent passer un faible courant qui peut déclencher le télérupteur. La fiche du télérupteur modulaire Legrand fixe la limite à 3 mA de consommation pour un modèle uni ou bipolaire ; au-delà, il faut un compensateur.

En 230 V et en 1,5 mm², la même fiche admet 325 m de ligne de commande : la distance entre le poussoir et le télérupteur ne doit donc pas dépasser la moitié.

Le schéma à imprimer

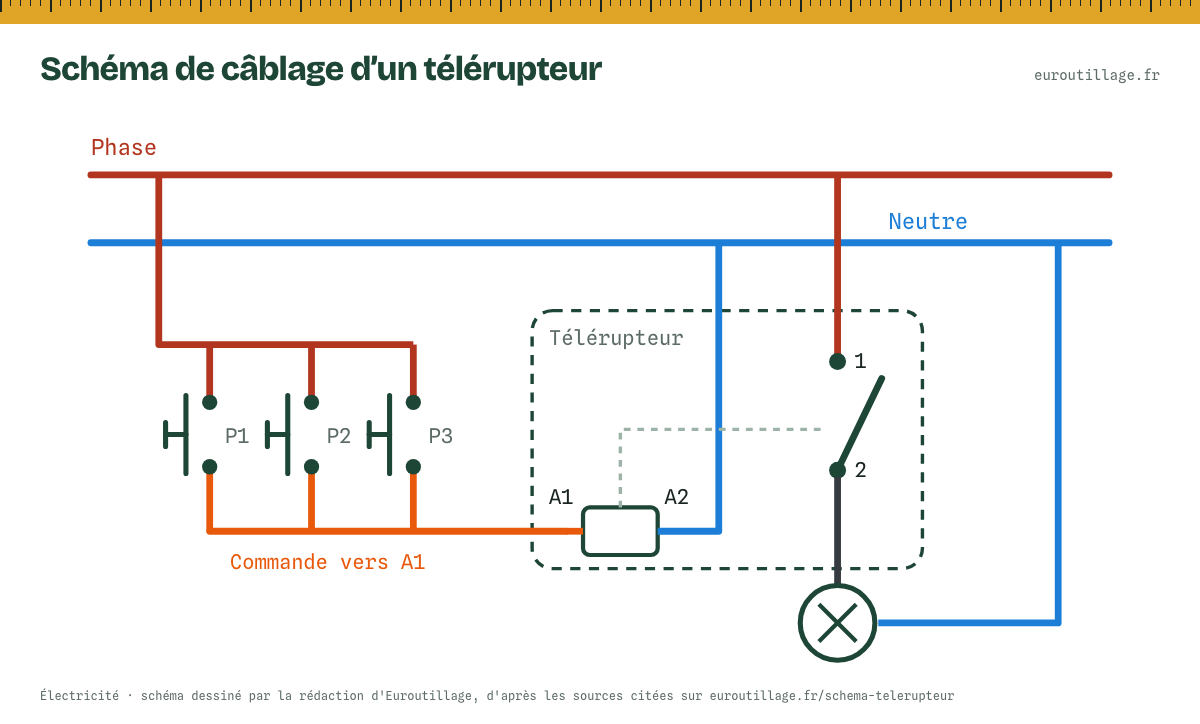

Schéma d'un télérupteur : la phase alimente les boutons-poussoirs montés en parallèle, qui rejoignent la borne A1 de la bobine ; la borne A2 va au neutre. La phase alimente aussi la borne 1 du contact, la borne 2 alimente la lampe, reliée au neutre.
Schéma de câblage d’un télérupteur, avec les valeurs proposées par défaut. Télécharger l’image

Questions fréquentes

Va-et-vient ou télérupteur ?

Pour deux points de commande, un va-et-vient suffit. À partir de trois, Legrand et Promotelec orientent vers le télérupteur.

Combien de poussoirs sur un télérupteur ?

Sans voyant, autant que l’on veut. Avec des poussoirs lumineux, quinze au plus selon Legrand ; au-delà de 3 mA de consommation, la fiche du télérupteur modulaire demande un compensateur.

Pourquoi mon télérupteur s’allume ou s’éteint tout seul ?

Avec des poussoirs lumineux, le faible courant des voyants peut suffire à déclencher le télérupteur. C’est la raison de la limite de quinze poussoirs lumineux et du compensateur prévu par Legrand.

À quoi servent les bornes A1 et A2 ?

Ce sont les bornes de commande, celles de la bobine : les poussoirs arrivent sur A1, A2 va au neutre. Les bornes 1 et 2 sont celles du contact de puissance, qui alimente la lampe.
