Contact sec : définition et schéma

Il permet à un appareil d’en commander un autre sans lui fournir de courant. Le compteur Linky en a un : selon la notice d’Enedis, il sert à mettre en marche ou arrêter automatiquement un appareil, comme le ballon d’eau chaude aux heures creuses, et il est protégé par un fusible. Au tableau, c’est un contacteur jour/nuit qui alimente alors le chauffe-eau, comme le décrit Promotelec.

Un thermostat d’ambiance relié à une chaudière ou à un pilote de chauffage fonctionne de la même façon : la notice d’Intuis précise que l’entrée prévue pour le thermostat est libre de potentiel et qu’il ne faut pas y raccorder d’alimentation. Legrand propose aussi des modules connectés à contact sec, qui pilotent par exemple le contacteur de puissance d’une pompe de piscine.

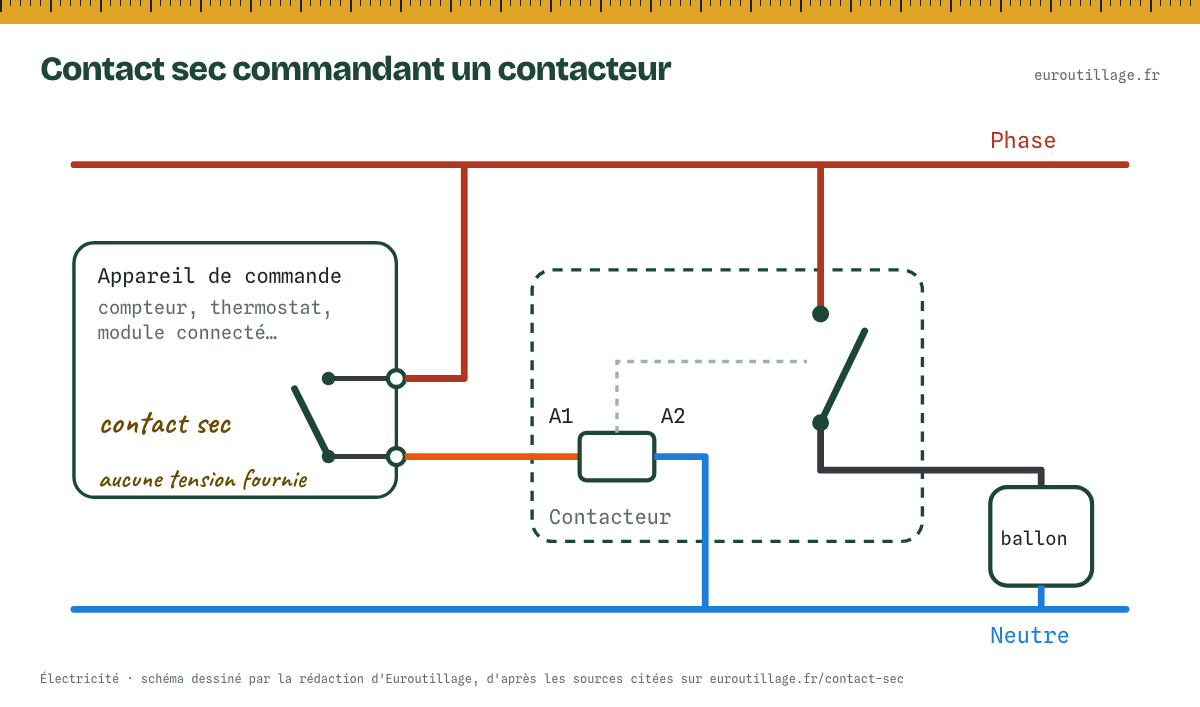

Le contact sec se place en série dans le circuit de commande, celui de la bobine du contacteur : phase, contact sec, borne A1 de la bobine, puis borne A2 vers le neutre. Quand le contact se ferme, la bobine attire le contact de puissance du contacteur, qui alimente l’appareil. Le courant fort ne traverse jamais le contact sec.

Respectez les limites du contact indiquées par sa notice : le contact sec connecté de Legrand, par exemple, accepte 250 V alternatif et 2 A au plus. Pour un appareil puissant, on passe donc par un contacteur.

Les fabricants distinguent les contacts « à fermeture », ouverts au repos et fermés sur commande, et les contacts « à ouverture », fermés au repos. Sur le schéma, le contact sec est à fermeture : le chauffe-eau ne chauffe que lorsque l’appareil de commande ferme son contact. Les symboles des contacts relèvent de la série de normes NF EN 60617.
