Schéma va-et-vient
Le va-et-vient commande une même lampe depuis deux endroits, par exemple en haut et en bas d’un escalier. Basculez les deux interrupteurs du schéma : la lampe s’allume quand les deux leviers sont sur la même navette, et chaque appui inverse l’état de la lumière.
Coupez le courant au disjoncteur général et vérifiez l'absence de tension avant de toucher aux fils.
touchez les interrupteurs
Lampe éteinte- Phase
- Neutre
- Navette 1
- Navette 2
- Retour lampe

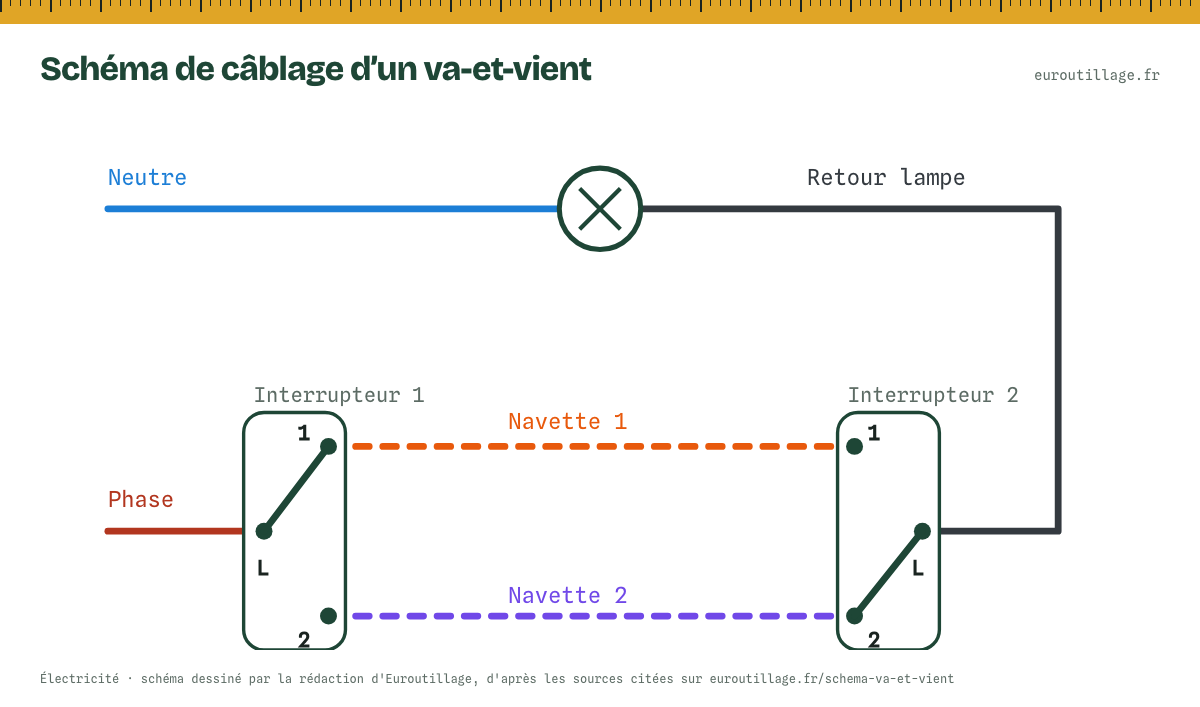

Le branchement, borne par borne
Chaque interrupteur va-et-vient a trois bornes : une borne commune, marquée L, et deux bornes pour les navettes, en général marquées 1 et 2.
- Sur le premier interrupteur, la phase arrive sur la borne L.
- Deux fils, les navettes, relient les bornes 1 et 2 du premier interrupteur aux bornes 1 et 2 du second. Leur ordre n’a pas d’importance.
- La borne L du second interrupteur repart vers la lampe : c’est la phase coupée, ou retour lampe.
- Le neutre ne passe pas par les interrupteurs : il va directement du tableau à la lampe. Le fil de terre se raccorde au luminaire.
Couleurs, section et disjoncteur
Seuls le bleu du neutre et le vert et jaune de la terre sont obligatoires. Les schémas de Legrand dessinent la phase en rouge, les navettes en orange et le retour lampe en violet ; l’orange et le violet sont l’usage courant pour les navettes.
Le va-et-vient fait partie d’un circuit d’éclairage : fils de 1,5 mm², disjoncteur de 16 A au plus, huit points lumineux au plus par circuit, et un conducteur de protection relié à la terre. Promotelec retient pour sa part un disjoncteur de 10 A pour l’éclairage.
Une prise commandée, deux lampes, trois points
Un va-et-vient peut commander deux prises au plus ; elles comptent alors comme des points d’éclairage, sur un circuit d’éclairage dédié. Pour piloter deux lumières depuis deux endroits, on utilise deux interrupteurs double allumage montés en va-et-vient.
Au-delà de deux points de commande, Promotelec indique que le télérupteur s’impose : voir le schéma du télérupteur. Et pour créer un va-et-vient sans tirer de navettes, il existe des kits sans fil qui remplacent un interrupteur existant.
Le schéma à imprimer
Questions fréquentes
Combien de fils entre les deux interrupteurs ?
Deux : les navettes, qui relient les bornes 1 et 2 du premier interrupteur aux bornes 1 et 2 du second.
Où brancher la phase sur un va-et-vient ?
Sur la borne commune L du premier interrupteur. La borne L du second interrupteur alimente la lampe.
Peut-on inverser les navettes ?
Oui : Legrand précise que l’ordre de branchement des navettes n’a pas d’importance.
Peut-on commander une prise avec un va-et-vient ?
Oui, deux prises au plus, intégrées à un circuit d’éclairage dédié, selon Legrand.
Comment commander une lampe de trois endroits ?
Avec un télérupteur et des boutons-poussoirs : c’est la solution que recommandent Legrand et Promotelec au-delà de deux points de commande.
