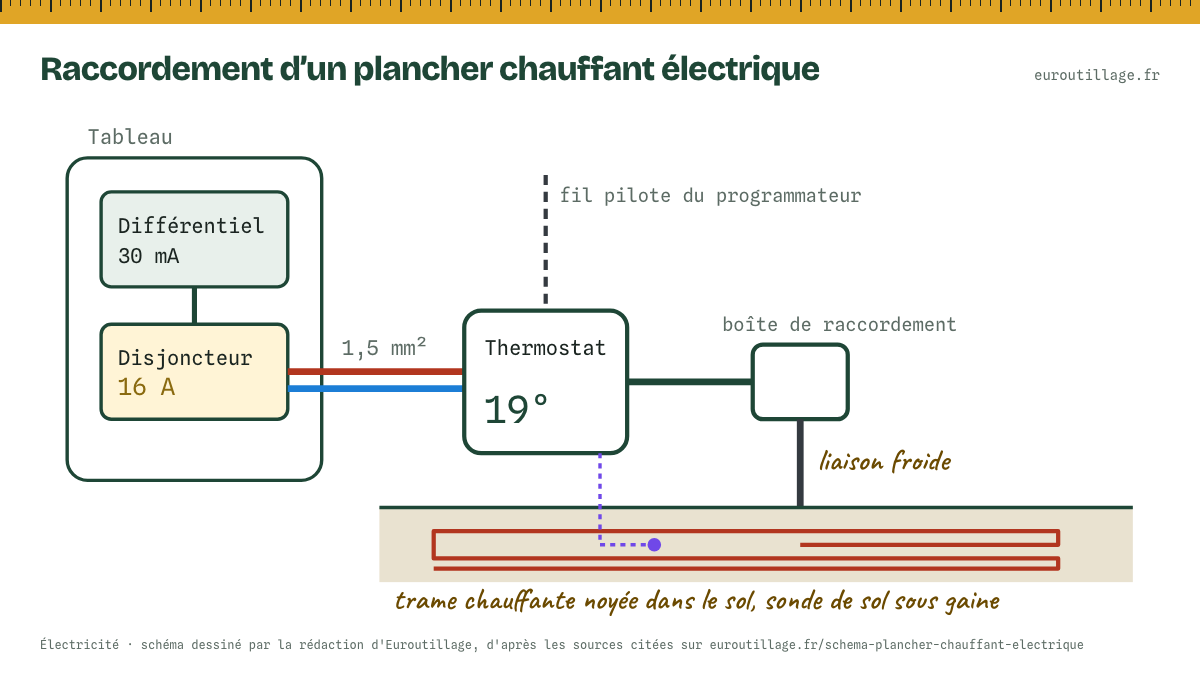

Schéma de raccordement d’un plancher chauffant électrique

Le chauffage électrique a toujours son propre circuit. Pour un plancher chauffant, le guide Hager donne un barème : 16 A en 1,5 mm² jusqu’à 1 700 W, 20 A en 2,5 mm² jusqu’à 3 400 W, 32 A en 4 mm² jusqu’à 4 200 W, 40 A en 6 mm² jusqu’à 5 400 W et 50 A en 10 mm² jusqu’à 7 500 W.

Les éléments chauffants noyés dans le sol sont protégés par un différentiel de 30 mA au plus. Sous un même différentiel, leur puissance ne doit pas dépasser 7 500 W en 230 V (13 000 W en 400 V). Legrand indique qu’un chauffage électrique peut être protégé par n’importe quel type d’interrupteur différentiel, en général AC ou A. Thermor interdit le raccordement par un porte-fusible : seul un disjoncteur est autorisé.

Le circuit alimente le thermostat, qui reçoit aussi la sonde de sol et, s’il y a lieu, le fil pilote du programmateur. Selon la notice Mozaïk de Thermor, la liaison froide de la trame se raccorde directement dans une boîte de raccordement, et son fil de terre à la terre du circuit. La sonde de sol se glisse dans une gaine électrique de 16 mm de diamètre, bouchée à son extrémité.

La liaison froide doit être enrobée sur 50 cm au moins et ne jamais chevaucher la trame chauffante.

• Ne raccourcissez jamais la trame et ne coupez pas le câble chauffant s’il est trop long.
• Laissez libres les zones qui recevront des meubles ou des équipements fixes, et ne franchissez pas les joints de dilatation.
• Gardez au moins 0,1 m entre le câble et les murs, et 0,4 m d’un âtre, d’un poêle ou d’un insert.
• Prévoyez un revêtement d’au moins 5 mm d’épaisseur, compatible avec le plancher chauffant.

Ces règles viennent d’une notice de fabricant : celle de votre produit fait foi.
