Installation triphasée domestique

Selon Enedis, le réseau triphasé compte quatre conducteurs : trois phases et un neutre. La tension est de 400 V entre deux phases et de 230 V entre une phase et le neutre. Un circuit monophasé du logement prend donc une phase et le neutre ; un appareil triphasé, comme une plaque de cuisson triphasée (2,5 mm², disjoncteur de 20 A), prend les trois phases.

En branchement individuel, le monophasé va jusqu’à 12 kVA. Au-delà, Enedis raccorde en triphasé, avec des puissances souscrites de 6 à 36 kVA. Legrand cite aussi deux autres cas : des appareils qui exigent du triphasé, comme une pompe à chaleur ou des machines-outils, et un compteur éloigné de plus de 100 m de l’installation. Promotelec ajoute qu’une installation triphasée équilibrée voit sa chute de tension divisée par deux.

Le triphasé demande une répartition méthodique et égale des consommations entre les phases : Legrand prévient qu’un déséquilibre peut faire disjoncter l’installation. Promotelec donne un exemple : avec un abonnement triphasé de 12 kVA, l’intensité ne doit pas dépasser 20 A sur chaque phase. Placez les gros appareils qui fonctionnent en même temps sur des phases différentes : c’est ce que fait l’outil de répartition.

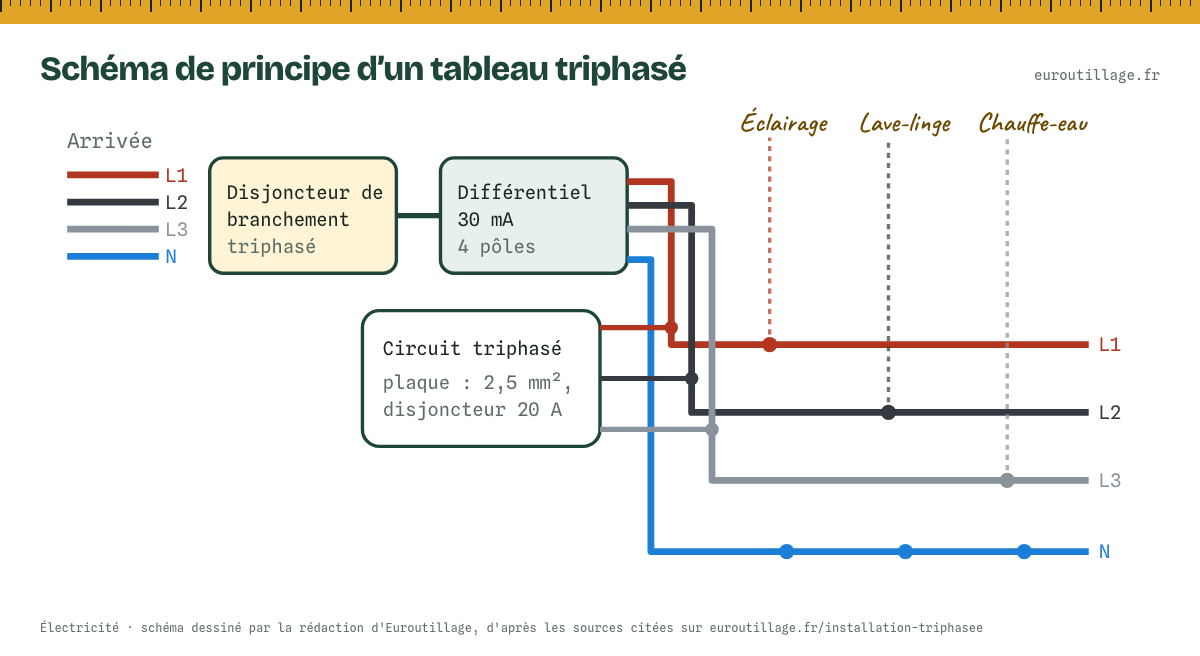

Après le disjoncteur de branchement, le tableau distribue les trois phases et le neutre sous des interrupteurs différentiels 30 mA, tétrapolaires pour les circuits triphasés. Pour les appareils à redresseur ou à variateur de vitesse triphasé, Legrand et Promotelec indiquent un différentiel de type B. Seuls le neutre bleu et la terre vert et jaune ont une couleur obligatoire ; les couleurs des trois phases relèvent de l’usage.
