Merlin Gerin Multi 9 CT : guide complet d'installation

Le contacteur Merlin Gerin Multi 9 CT est l'un des équipements les plus répandus dans les tableaux électriques résidentiels français. Sa mission ? Piloter automatiquement des appareils énergivores — chauffe-eau en tête — selon le signal heures creuses, pour réduire concrètement la facture d'électricité. Disponible entre 30 et 100 euros selon le calibre, c'est un investissement rentabilisé en quelques mois. Voici tout ce qu'il faut savoir pour l'installer correctement.

Les trois positions de fonctionnement du Multi 9 CT

Ce contacteur présente trois modes de commande, immédiatement accessibles via un commutateur en façade. Chaque position répond à un besoin précis.

Position Auto : le pilotage intelligent par signal externe

C'est le réglage quotidien par excellence. En position Auto, la bobine interne réagit dès qu'une tension de 230 V arrive sur les bornes A1 et A2 — signal issu du compteur Linky ou d'une horloge programmable. Le contacteur se ferme, l'appareil s'alimente. Aucune intervention manuelle n'est nécessaire : le système gère tout seul les plages tarifaires avantageuses.

Marche forcée (P) : enclencher sans attendre le signal

Ballon d'eau chaude vide en plein après-midi ? La position Marche forcée permet de déclencher le contacteur immédiatement, sans dépendre du signal de commande. Commode, mais à utiliser ponctuellement. Franchement, c'est l'erreur classique des débutants : oublier de repasser en Auto après usage. L'appareil tourne alors en continu, et la facture grimpe sans raison.

Position Arrêt (0) : coupure totale de la charge

Vacances, maintenance, remplacement d'équipement : la position Arrêt coupe complètement l'alimentation de la charge, signal de commande ou non. C'est aussi un bon réflexe pour préserver la durée de vie du chauffe-eau lors d'absences prolongées.

Câblage du Multi 9 CT : deux circuits à maîtriser

L'installation repose sur une logique simple mais qu'il faut absolument respecter : deux circuits bien distincts, l'un pour la puissance, l'autre pour la commande.

Le circuit de commande : déclencher la bobine

Les bornes A1 et A2 reçoivent la tension de pilotage (230 V). C'est ce signal qui commande la bobine et provoque la fermeture du contacteur. Il peut provenir directement du compteur via un contact dédié, ou d'une horloge programmable raccordée avec sa propre alimentation. Sans tension sur A1/A2, le contacteur reste ouvert — la charge n'est pas alimentée, quelle que soit la situation.

Le circuit de puissance — alimenter la charge

Les bornes principales — généralement 1-2 et 3-4 sur un modèle bipolaire — font transiter le courant vers l'appareil. Pour un chauffe-eau de 3 000 W, un modèle 16 A convient parfaitement, avec un disjoncteur 20 A en amont. Pour une charge de 5 500 W, passez au calibre 25 A. Ne lésinez pas sur la section des fils, et vérifiez le couple de serrage des bornes de disjoncteur pour garantir des connexions fiables dans le temps.

Intégrer une horloge programmable pour piloter le contacteur

Votre contrat n'inclut pas de signal heures creuses direct ? Une horloge indépendante prend le relais sans difficulté. Voici comment procéder méthodiquement.

Commencez par raccorder l'horloge aux bornes A1 et A2 du contacteur, avec une alimentation propre et stable. Privilégiez un modèle disposant d'une réserve de marche : en cas de micro-coupure, l'heure ne déraille pas et la programmation reste intacte. Ensuite, paramétrez les plages horaires correspondant à vos tarifs avantageux — typiquement de 23 h à 7 h selon votre fournisseur. Une erreur d'une heure suffit à décaler toute la programmation.

Une fois le câblage et la programmation validés, placez le commutateur sur Auto. Pour tester l'ensemble, basculez brièvement en Marche forcée — si la charge s'enclenche immédiatement, tout fonctionne. Ce test basique évite les mauvaises surprises le lendemain matin.

Diagnostiquer une panne : trois cas fréquents

Le contacteur ne se ferme pas en mode Auto

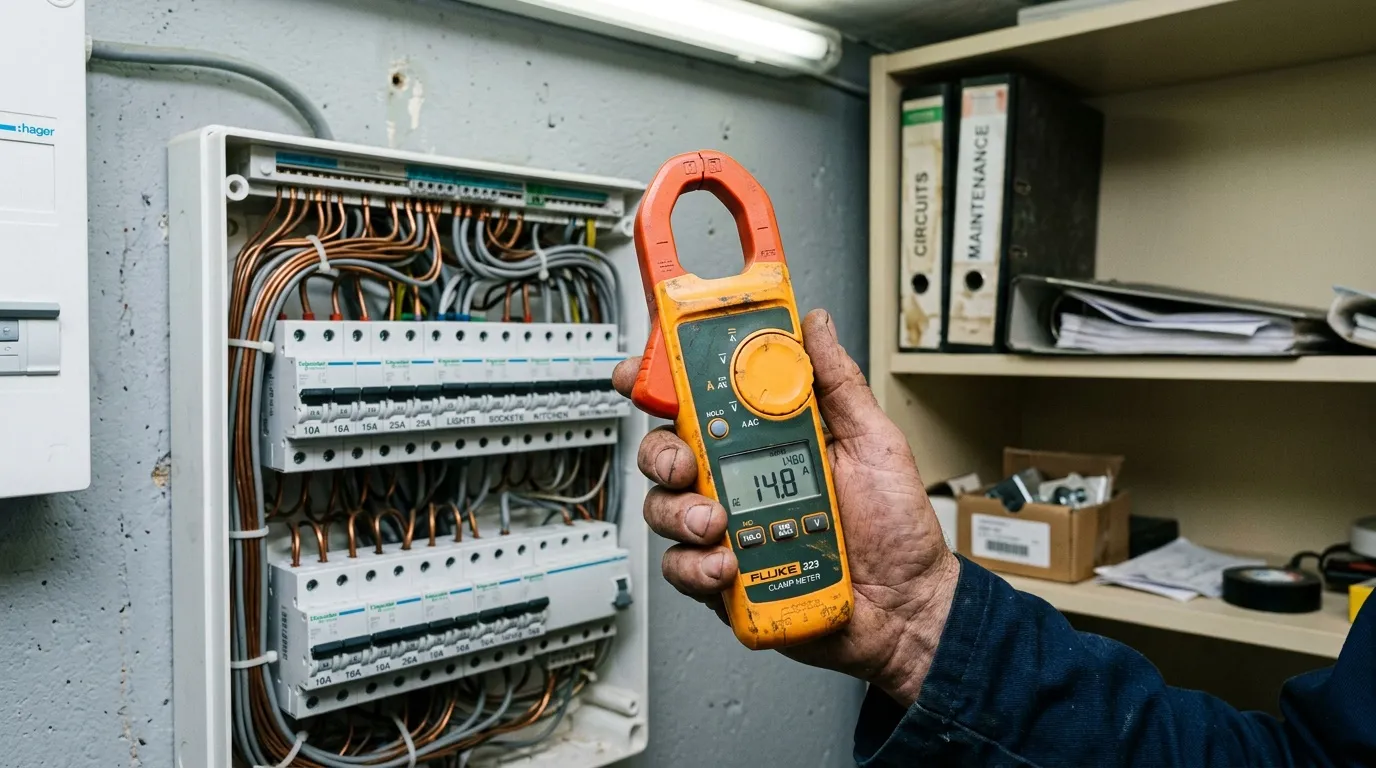

Première vérification : mesurez la tension entre A1 et A2 pendant les plages censées être actives, avec un multimètre. Aucune tension détectée ? Le problème vient de l'horloge ou du compteur, pas du contacteur lui-même. Contrôlez aussi le programme de l'horloge et inspectez les connexions : un faux contact sur une borne suffit à tout bloquer.

Le contacteur reste alimenté hors plage horaire

Regardez d'abord si le commutateur est resté coincé en Marche forcée — c'est le cas le plus fréquent. Si non, l'horloge envoie peut-être du courant en continu suite à une mauvaise programmation. Vérifiez les horaires enregistrés et corrigez-les.

Le contacteur ne répond plus du tout

Si le circuit de puissance n'est pas alimenté (disjoncteur déclenché en amont), le courant ne passe pas même si la bobine fonctionne. Mesurez ensuite la résistance entre A1 et A2 : une valeur infinie indique une bobine hors service, qui nécessite un remplacement de l'appareil.

Bonnes pratiques pour une installation durable et conforme

• Adaptez le calibre : 16 A pour les charges inférieures à 3,5 kW, 25 A au-delà jusqu'à 5,5 kW, et au-delà prévoyez un modèle supérieur.
• Respectez la norme NFC 15-100 : calibres de protection adaptés, distances réglementaires, disjoncteur différentiel en amont.
• Inspectez périodiquement le contacteur et l'horloge : une trace de surchauffe, un bruit de claquement anormal ou des enclenchements erratiques sont des signaux d'alerte à ne pas ignorer.
• Remplacez sans attendre tout équipement douteux pour éviter un incident électrique.

Questions fréquentes sur le Multi 9 CT

Peut-on connecter plusieurs appareils sur un seul contacteur ?

Oui, à condition que la somme des puissances reste sous le seuil nominal du contacteur. Additionnez les puissances en watts, divisez par 230 V pour obtenir l'intensité totale, et vérifiez que ce chiffre ne dépasse pas le calibre indiqué sur l'appareil.

Quel est le prix d'un contacteur Multi 9 CT ?

Un modèle 16 A ou 25 A se négocie entre 30 et 50 euros. Pour les versions destinées à des charges plus notables, le tarif peut atteindre 80 à 100 euros. La livraison est généralement rapide chez les distributeurs spécialisés en matériel électrique.

Quelle est la différence entre le signal compteur et une horloge indépendante ?

Si un fil relie directement votre compteur aux bornes A1 et A2, c'est le distributeur qui gère le signal heures creuses — aucun réglage de votre côté. Si une horloge est présente dans le tableau, c'est elle qui pilote la commande, et vous en assumez la programmation.

Un particulier peut-il réaliser cette installation lui-même ?

Oui, avec des bases solides en électricité domestique et en coupant impérativement l'alimentation générale avant toute intervention. Contrôlez la section des câbles, les protections amont et le serrage de chaque connexion. Sans ces compétences, faites appel à un électricien certifié : les risques d'un mauvais câblage dépassent largement l'économie réalisée.

Aller plus loin — optimiser son installation avec le bon matériel

Au-delà du contacteur lui-même, la fiabilité d'un tableau électrique repose sur la qualité de chaque composant — et sur la rigueur du montage. Un contacteur bien câblé mais mal protégé en amont reste vulnérable. Pensez à vérifier l'état de votre disjoncteur différentiel, à tester régulièrement son bon fonctionnement, et à envisager une horloge avec affichage numérique pour simplifier les réglages saisonniers. L'efficacité énergétique d'une installation dépend autant du matériel choisi que de la précision de son installation.
