Comment le Consuel mesure-t-il la terre ?

Le Comité National pour la Sécurité des Usagers de l'Électricité, plus connu sous le nom de Consuel, vérifie que votre installation électrique ne transformera pas votre maison en brasier ou en piège mortel. La prise de terre occupe une place centrale dans cet examen. La norme NF C 15-100 encadre les travaux électriques en général, tandis que la norme NFC 15-100-722, applicable depuis le 1er septembre 2025, impose une résistance maximale de 100 ohms pour toute borne IRVE. Voici comment le Consuel mesure la terre et pourquoi cette mesure conditionne votre sécurité.

La prise de terre : un élément de sécurité fondamental dans toute installation électrique

Pourquoi la prise de terre est-elle indispensable ?

Imaginez une fuite d'eau dans un mur — sans évacuation, l'eau s'accumule et finit par tout détruire. Pour l'électricité, c'est exactement pareil. La prise de terre relie physiquement les masses métalliques d'une installation électrique au sol naturel, afin que tout courant de défaut soit immédiatement dirigé vers la terre plutôt que vers un être humain. Cette connexion évite les drames : électrocution, incendie, brûlures internes.

Ce n'est pas un détail de finition qu'on ajoute si on a le temps. C'est le filet de sécurité fondamental de tout logement récent. Sans elle, un simple câble dénudé en contact avec le boîtier métallique d'un appareil électroménager suffit à tuer.

Le cas des bornes de recharge électrique mérite une attention particulière. Une borne IRVE peut manipuler jusqu'à 22 000 watts en continu pendant plusieurs heures d'affilée, soit une puissance qu'aucun autre équipement domestique courant n'atteint. Cette intensité rend la mise à la terre encore plus critique ici qu'ailleurs dans la maison.

Le seuil de 100 ohms — pourquoi précisément cette valeur ?

Ce chiffre ne sort pas d'un chapeau. Il découle d'un calcul de sécurité rigoureux que voici : le corps humain ne supporte qu'une tension maximale de 50 volts sans risque mortel. Au-delà, les muscles se contractent violemment, le cœur peut s'arrêter, les brûlures internes apparaissent.

Avec une tension de 230 volts sur le réseau et une résistance de terre limitée à 100 ohms, le courant de défaut qui circulera sera suffisamment élevé pour que le dispositif différentiel 30mA se déclenche en moins d'une seconde. C'est mathématique : si la résistance grimpe trop, le courant de fuite chute, le disjoncteur différentiel ne réagit plus et les occupants du logement sont exposés à un danger mortel.

Depuis le 1er septembre 2025, la norme NFC 15-100-722 rend cette limite de 100 ohms obligatoire pour toutes les installations de recharge électrique, qu'un contrôle Consuel soit requis ou non. Une règle qui s'impose à tous les propriétaires.

Dans quels cas le Consuel intervient-il pour vérifier la mise à la terre ?

Les situations où le Consuel est obligatoire

Tous les logements ne sont pas concernés de la même façon. Dans les bâtiments d'habitation collectifs — copropriétés, immeubles résidentiels — l'inspection du Consuel est systématiquement obligatoire. Idem pour les entreprises recevant des travailleurs ou du public, les grands immeubles tertiaires et les environnements à risques comme les mines et carrières.

Pour une maison individuelle, les obligations réglementaires sont plus ciblées. Le Consuel n'intervient que si les travaux entraînent une augmentation de puissance supérieure à 36 kVA au point de livraison — par exemple lors d'un passage du compteur C5 vers C4. En dehors de ce cas, l'intervention reste facultative, mais la conformité de l'installation, elle, demeure obligatoire.

Le cas spécifique des bornes de recharge IRVE

Depuis septembre 2025, installer une borne IRVE chez soi implique de respecter la norme NFC 15-100-722 sans exception. Même si votre situation personnelle ne déclenche pas l'obligation de faire appel au Consuel, la résistance de terre de votre installation de recharge électrique doit impérativement rester sous les 100 ohms.

Pour enclencher une vérification officielle, il faut remplir le Cerfa Consuel jaune, le formulaire dédié aux travaux d'électricité à domicile, qu'il s'agisse d'une rénovation partielle, totale ou d'une construction neuve. C'est la porte d'entrée administrative du processus de certification.

Les deux approches utilisées par le Consuel pour mesurer la résistance de terre

Méthode par démontage de prise et vérification directe

La première démarche est assez directe, presque artisanale dans son principe. L'inspecteur démonte une des prises de l'installation pour vérifier que le fil vert et jaune — le conducteur de terre — est bien connecté à la borne correspondante. Rien de spectaculaire, mais cette vérification visuelle et électrique reste indispensable.

Il utilise ensuite un voltmètre ou un multimètre, accompagné d'un fil en cuivre suffisamment long, pour tester concrètement la présence du courant dans la prise de terre. La présence d'un disjoncteur différentiel est également contrôlée — son absence incarne une non-conformité majeure. Si le disjoncteur est présent, l'inspecteur coupe le courant avant d'effectuer sa mesure.

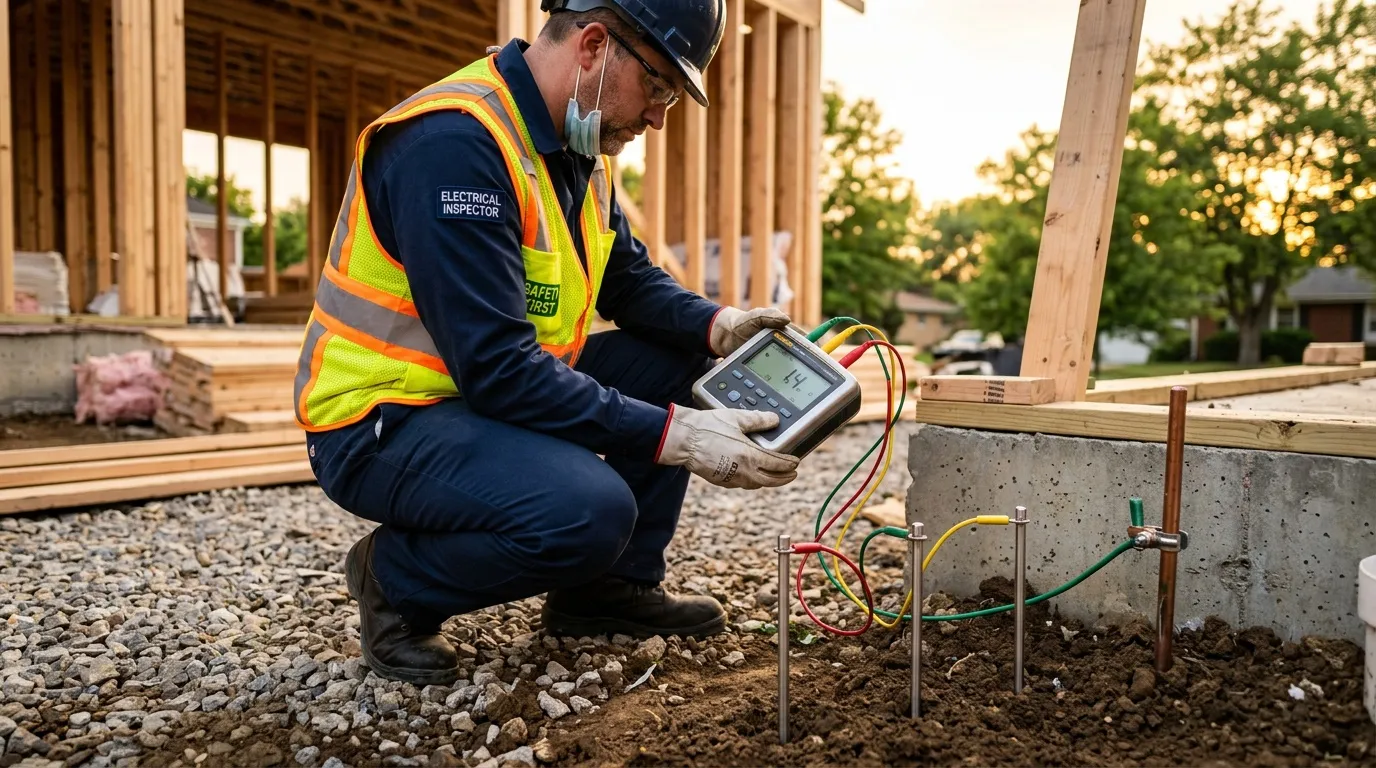

La méthode des 62% ou méthode à trois pôles

Voilà la méthode de référence, celle que tout électricien sérieux connaît. Le Consuel emploie ici un appareil spécialisé appelé telluromètre, conçu spécifiquement pour mesurer la résistance de terre avec précision.

Le principe repose sur trois piquets. Deux piquets sont reliés au telluromètre et plantés dans le sol. Le troisième représente le piquet de terre de l'installation et se place à une distance équivalant à 62% de celle séparant les deux premiers. Ce positionnement géométrique précis assure une mesure indépendante des zones d'influence respectives.

Étape absolument critique : la barrette de mesure située entre le disjoncteur différentiel et la prise de terre doit être déconnectée avant la mesure. Si elle reste branchée, le circuit de terre de toute l'installation électrique interfère dans le calcul et fausse complètement le résultat.

Les règles et conditions à respecter pour une mesure fiable

Les exigences relatives au piquet de terre

Un piquet de terre trop court, c'est comme planter un tuteur dans du sable sec : le contact avec le sol est insuffisant et instable. La longueur standard recommandée est d'environ 2 mètres, ce qui permet d'atteindre des couches de sol moins soumises aux variations de surface.

En profondeur, l'humidité reste plus constante quelle que soit la saison. Cette stabilité se traduit immédiatement par une meilleure conductivité et des mesures plus reproductibles dans le temps. Selon la méthode choisie, des piquets plus courts peuvent par contre être utilisés, à condition que l'ensemble du protocole de mesure reste cohérent.

L'importance de la barrette de terre ouverte

Règle absolue, sans exception : la barrette de terre doit être ouverte pendant toute la durée de la mesure. Si elle reste fermée, le circuit de terre de l'installation s'ajoute à la résistance mesurée et les valeurs obtenues ne signifient plus rien.

Les variations saisonnières compliquent aussi le travail de mesure. Un sol très sec en plein été peut afficher une résistance deux à trois fois supérieure à celle d'un sol gorgé d'eau en hiver. Les variations de température modifient l'humidité et donc la conductivité du terrain. C'est pourquoi la norme exige que la valeur reste sous les 100 ohms même dans les conditions les plus défavorables — pas seulement par beau temps.

Ce que l'inspecteur du Consuel vérifie lors de sa visite complète

Le déroulement de l'inspection étape par étape

L'inspecteur ne débarque pas les mains dans les poches. Il commence par un examen visuel minutieux de l'ensemble de l'installation électrique : intégrité des câblages, qualité des connexions, état général des appareillages. Rien n'échappe à ce premier tour d'horizon.

Puis vient l'examen systématique du tableau électrique, de l'appareil général de coupure et de protection, des disjoncteurs différentiels et des disjoncteurs de protection des circuits. Il passe ensuite dans chaque pièce pour contrôler les prises, les interrupteurs, l'éclairage et les protections spécifiques à la salle de bain, qui représentent une zone particulièrement sensible.

Les contrôles spécifiques à la mise à la terre

Avant la visite officielle, une vérification préliminaire s'impose : régler son multimètre en mode ohmmètre et mesurer la résistance entre la barrette de terre et une prise de terre extérieure. Si la valeur dépasse déjà 100 ohms, mieux vaut agir avant que l'inspecteur arrive.

Lors de la visite, la mesure de terre s'effectue via le piquet de terre ou la boucle à fond de fouille, avec l'exigence que la valeur reste inférieure ou égale à 100 ohms. Le conducteur de terre au niveau de la barrette doit présenter une section de 16 mm² en amont jusqu'au tableau électrique, et de 25 mm² en aval. Les liaisons équipotentielles dans le logement font également l'objet d'une vérification systématique.

Que se passe-t-il si la résistance de terre dépasse 100 ohms ?

Les risques humains, matériels et assurantiels

Une prise de terre dont la résistance dépasse le seuil réglementaire, c'est un piège silencieux. Le courant de fuite reste trop faible pour déclencher le dispositif différentiel 30mA, ce qui signifie qu'en cas de défaut électrique, aucune protection automatique n'intervient. Le contact humain avec une masse métallique sous tension peut alors provoquer une tétanisation musculaire instantanée, des brûlures internes profondes et un arrêt cardiaque.

Les risques matériels sont tout aussi préoccupants. Lors d'un orage, la foudre génère des surtensions colossales dans le réseau. Sans terre conforme pour évacuer ces pics d'énergie vers le sol, ils traversent l'installation et détruisent l'électronique de puissance de la borne — entre 800 et 1 500 euros de remplacement — ainsi que le chargeur embarqué du véhicule, pour un coût allant de 2 000 à 5 000 euros selon le modèle. L'assurance, elle, peut refuser toute indemnisation si l'installation n'était pas aux normes au moment du sinistre.

Le blocage automatique des bornes de recharge intelligentes

Les bornes de recharge électrique modernes ne se contentent pas d'alimenter votre véhicule. Elles testent systématiquement la qualité de la prise de terre avant d'autoriser le moindre transfert d'énergie. Si la résistance détectée dépasse le seuil de sécurité, la borne refuse catégoriquement de délivrer de la puissance.

Ce message d'erreur de type défaut de terre peut surgir même sur une installation récente, notamment à cause des variations saisonnières du sol en période estivale. Un sol asséché en août peut transformer une installation conforme en hiver en installation non conforme l'été suivant. C'est un paramètre naturel que beaucoup de propriétaires ignorent.

Comment remédier à une prise de terre non conforme après l'inspection ?

Les solutions techniques classées par niveau d'intervention

Quatre possibilités s'offrent à vous, du plus simple au plus radical. La première consiste à remplacer le piquet de terre existant par un modèle moderne en cuivre de 2 à 2,5 mètres. Ce travail prend environ 2 heures et suffit souvent à diviser la résistance par deux. Coût : entre 300 et 450 euros matériel et main-d'œuvre compris.

Deuxième formule : améliorer la conductivité du sol autour du piquet grâce à un traitement à la bentonite ou au gel conducteur. La bentonite est une argile naturelle qui absorbe énormément d'eau et maintient une humidité stable autour du piquet même en période sèche — une astuce que j'apprécie particulièrement pour son caractère naturel. Ce traitement permet de gagner 20 à 40% de résistance pour 400 à 600 euros.

Troisième solution, pour les terrains vraiment récalcitrants : installer plusieurs piquets en parallèle, espacés d'au moins 3 mètres les uns des autres et reliés par un câble de cuivre de 25 mm². Cette configuration multiplie les points de contact avec le sol et coûte entre 800 et 1 200 euros.

La solution ultime reste la boucle à fond de fouille : un câble de cuivre nu de 25 mm² enterré à au moins 60 centimètres de profondeur sur tout le périmètre de l'habitation. Même dans un terrain médiocre, cette installation permet d'atteindre des résistances de 10 à 30 ohms. Le coût varie de 1 500 à 3 000 euros pour une maison individuelle standard selon sa surface.

La procédure après mise en conformité

Une fois les travaux correctifs réalisés, une nouvelle inspection du Consuel peut être demandée pour obtenir le certificat de conformité officiel. Ce document atteste que l'installation électrique est sécurisée et que tous les équipements répondent aux normes en vigueur. Une vraie tranquillité d'esprit pour les occupants du logement.

Anticiper vaut toujours mieux que réparer. Les travaux correctifs réalisés après coup coûtent systématiquement plus cher qu'une installation conforme dès le départ : entre 500 et 1 500 euros de mise aux normes terre, sans compter le remplacement éventuel des équipements endommagés. Partir du bon pied reste la stratégie la plus économique — et la plus sécuritaire.
